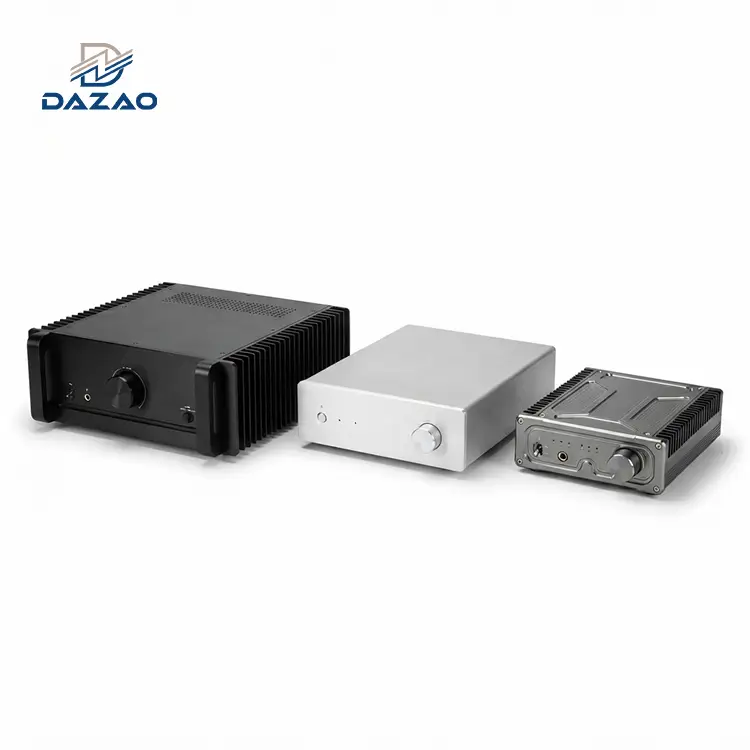

CNC İşleme Alüminyum Ses Amplifikatörü Şasi

Xiamen Dazao Machinery, üst düzey ses donanımı için-özel tasarlanmış termal ve mekanik paketleme- konusunda uzmanlaşmıştır. ISO 9001:2015 sertifikalı bir fason üretici olarak faaliyet göstererek, gelişmiş bilgi birikimimizi kullanıyoruz.CNC freze hizmetiYüksek kaliteli mahfazaları doğrudan katı alüminyum kütüklerden frezelemek için 3-eksenli, 4 eksenli ve 5 eksenli işleme merkezlerini içeren kurulum.

Parçalarımız, sac-metal veya döküm-döküm muhafazalarda yaygın olan montaj toleranslarını, yapısal hava boşluklarını ve akustik sönümleme hatalarını ortadan kaldırarak kararlı topraklama, mekanik izolasyon ve optimize edilmiş termal dağılım sağlar. Endüstriyel ses markalarını, butik tüp amplifikatör stüdyolarını ve kitlesel fonlama mühendisliği girişimlerini hızlı-dönüş prototipleme, ilk-ürün doğrulama ve ölçeklenebilir seri üretim ile destekliyoruz.

CNC Alüminyum Ses Amplifikatörü Şasi İmalat Yetenekleri

Mekanik rezonans ve titreşimi ortadan kaldırmak için katı alüminyum bloklardan doğrudan frezeleme.

Yüksek-doğruluklu ses bileşenleri, mekanik mikrofonları ve akustik renklenmeyi ortadan kaldırmak için yapısal sağlamlık gerektirir. Üretim sürecimiz, yekpare AL6061-T6, AL6063 veya AL7075-T6 alüminyum bloklardan tek-boşluklu düzenlerin oyulması üzerine yoğunlaşır. Bu sağlam duvar tasarımı hassas elektromanyetik aşamaları izole eder, transformatörleri izole eder ve entegre bir ısı emici görevi görür [1]. Özel ses donanımına ek olarak üretim hatlarımızCNC alüminyum elektronik muhafazakonfigürasyonlar, özel kütük alüminyum ses yükseltici mahfaza tasarımlarını, çok-bölünmüş-tipi şasiyi ve karmaşık vakum tüpü düzenlerini düzenli olarak işlememize olanak tanır [1]. Üretim hatlarımızda, derin, ince duvarlı boşlukları yapısal bozulma veya takım titreşim izleri olmadan işlemek için yüksek-hızlı iş milleri ve sağlam iş mili düzenekleri bulunur; böylece düz birleşme yüzeyleri ve hassas mekanik hizalama sağlanır.

Ses Kasası Üretiminde Boyutsal ve Termal{0}Uygunsuzlukların Azaltılması

Montaj yığınını ve termal çarpıklığı nasıl çözeceğimizi ayrıntılarıyla anlatan gerçek-dünya örnek olay incelemeleri.

Güvenilir hacimli üretim elde etmek amacıyla, geçmiş üretim çalışmalarını temel alan yaygın sektör arıza modlarına yönelik sistematik çözümlerimiz bulunmaktadır:

1. HiFi Ön Panellerindeki-Kümülatif Tolerans Yığınını Ortadan Kaldırmak

· Sorun:Birinci sınıf bir masaüstü amplifikatörün -erken aşamadaki üretim çalışmasında müşteri, potansiyometre milleri, OLED ekran çerçeveleri ve RCA jakları için ayrı nominal özellikler sağladı. Yazdırmak için bireysel açıklıkları işlememize rağmen, kümülatif montaj değişiklikleri 0,1 mm'lik bir eşmerkezlilik kaymasıyla sonuçlandı. Bu, kadranın düzgün dönüşünü engelledi, ekran çerçeveleri çevresinde eşit olmayan boşluklara neden oldu ve hızlı-dönüşlü montaj hatlarına müdahale etti.

· Çözünürlük:Gelen baskı{0}inceleme kontrol listemizi, tüm kadran ve ekran modülleri için fiziksel birleştirme bileşenleri veya yerleşim çizimleri gerektirecek şekilde değiştirdik. İşleme standardımız artık panel-deliği gerçek konum toleranslarını şu şekilde sıkılaştırıyor:<= 0.02 mm. Every initial production run undergoes an actual-component physical fit-up test to verify flush-mount alignment before initiating batch milling. Subsequent runs achieved a 99.8% first-pass assembly yield.

2. 100W Sınıf-A Muhafazalarda Termal Çarpılma ve Dağılım Arızası

· Sorun:Butik bir ses stüdyosu, entegre taban soğutma kanatlarına sahip 100W Sınıf-A amplifikatör kasasını frezelememiz için bizimle sözleşme imzaladı. İlk çalıştırmalar yüksek iç termal strese maruz kaldı. 8 saatlik sürekli termal yük altında kasa yüzey sıcaklığı 75 dereceye ulaştı ve alt montaj plakasında 0,08 mm'lik yapısal bir eğriliğe neden oldu. Bu eğrilme düz yüzeylerde düzensiz oturmaya neden oldu ve termal macun temas katmanını tehlikeye attı.

· Çözünürlük:Güç-eşleştirilmiş bir termal analiz incelemesi oluşturduk. Isı dağılımını mekanik sertlikle dengelemek için kanat aralığını, taslak açısını ve taban-plaka kalınlığını optimize ettik. Ek olarak, kalan işleme gerilimlerini ortadan kaldırmak için bir-kaba işleme sonrası gerilimi-giderme tavlama döngüsünü (4 saat boyunca 180 derece) uygulamaya koyduk. Güncellenen alt plaka düzlüğü korur<= 0.05 mm even under continuous peak-temperature thermal loads, keeping transistor temperatures 12°C cooler.

3. Parçalı Stereo Çerçevelerde Akustik Rezonans ve Şasi Titreşim Gürültüsü

· Sorun:Bir müşteri, çok-paneli cıvatalı stereo amplifikatörünün, yüksek ses seviyelerinde düşük frekanslarda (120 Hz'nin altında) çalışırken yerelleştirilmiş mekanik rezonanstan muzdarip olduğunu bildirdi. Titreşimin izi, standart genel endüstriyel toleranslara göre işlenmiş olan üst kapak ve yan panellerin birleşim yerlerindeki mikroskobik boşluklara kadar uzanıyordu.

· Çözünürlük:Mekanik bağlantıları tamamen ortadan kaldırmak için ürünü tek bir alüminyum bloktan işlenmiş monoblok kütük yapıya dönüştürdük. Çoklu-panel düzeninin gerekli olduğu modüler tasarımlar için, birbirine kenetlenen adımları +/- 0.02 mm toleransla frezeliyoruz, makinenin dahili titreşimini-sönümleyen polimer oluklarını kullanıyoruz ve özel sönümleme yastığı girintileri ekliyoruz. Bu mühendislik güncellemesi yapısal rezonansı %40'tan fazla azalttı.

Üst Düzey{0}}Ses Muhafazaları için Akustik ve Termal Mühendislik Standartları

Akustik saflığı ve güç dağılımını optimize etmek için tasarlanmış özel üretim teknikleri.

Ses sinyali kalitesini bozan gizli mekanik sorunları çözmek için üç farklı mühendislik standardı uyguluyoruz:

1. Yapısal Anti-Rezonans Mühendisliği

İnce tabakalardan veya çok-parçalı panellerden bir araya getirilen standart muhafazalar genellikle yüksek-kazançlı devre aşamalarına mikrofonik gürültü getiren mekanik titreşimlerden etkilenir.

· Malzeme Bütünlüğü:Yüksek malzeme yoğunluğunu sağlamak için katı kütük boşluklarının frezelenmesine öncelik veriyoruz.

· Frezeleme Kontrolü:Mikro-çatlakları önlemek ve yapısal sönümleme özelliklerini korumak için düşük-gerilimli, hafif-geçişli frezeleme parametrelerini kullanırız.

· Frekans Dengeleme:Değişken duvar kalınlıklarını ve asimetrik iç takviye kaburgalarını hesaplıyor ve işliyoruz. Bu, kasanın doğal mekanik rezonans frekansını duyulabilir spektrumun (20 Hz – 20 kHz) dışına kaydırır.

2. Hassas Ön Panel Kozmetikleri ve Hizalama

Ön panel, tüketiciye yönelik ses donanımı için birincil görsel ve dokunsal arayüz görevi görür. Üretim standartlarımız yüksek-hassas hizalamayı ve tekdüze kozmetik ürünleri hedefler:

· Diyafram Doğruluğu:Hassasiyetimiz aracılığıyla üretilen yardımcı döner düğmeleri ve kadranları desteklemek içinCNC torna hizmeti, dahili PCB'lerle eşmerkezli hizalamayı sağlamak için ön-panel kadranını, LED'i ve geçiş-anahtar açıklık konumlarını ±0,02 mm'de tutuyoruz.

· Düzgün Yüzey Kaplamaları:Doğrusal fırçalama işlemimiz, tüm panel genişliği boyunca düz, kesintisiz damar çizgileri sağlamak için otomatik aşındırıcı bant sistemlerini kullanır. Düzgün bir mat yüzey dokusunu korumak için boncuk püskürtme parametreleri izlenir.

· Renk Tutarlılığı:Eloksal işlemlerimiz renk tutarlılığını Delta E sınırı dahilinde korur<= 1.2 across different production runs. We utilize rear-face or interior cavity clamping points to keep all visible exterior faces free of racking marks.

3. Entegre Termal Kanat Tasarımı

Sınıf-A amplifikatörleri, doğrusal güç kaynakları ve yüksek-çıkışlı DAC'ler, bileşen kaymasını ve erken arızayı önlemek için dağıtılması gereken önemli miktarda ısı üretir.

· Monoblok Isı Emiciler:Cıvatalı düzeneklerde bulunan termal arayüz direncini ortadan kaldırmak için soğutma kanatçıklarını doğrudan ana şasi çerçevesine frezeliyoruz.

· Transistör Çiftleşme Düzlüğü:Transistör montaj alanlarını yaklaşık-düzlük toleransına kadar kesiyoruz<= 0.02 mm with a surface roughness of Ra 0.8, maximizing direct metal-to-metal thermal transfer.

· Simülasyon-Desteklenen Düzenler:Yerel ısı ceplerini önlemek için kanat aralığını ve en boy oranlarını (15:1'e kadar) beklenen termal konveksiyon profillerine göre ayarlıyoruz.

CNC Monoblok ile Modüler Muhafaza Teknolojilerinin Performans Karşılaştırması

Yapısal sağlamlık, ısı transfer verimliliği ve küçük-parti üretim maliyetlerinin değerlendirilmesi.

Ses Düzenekleri için Alüminyum Alaşımlar ve Mekanik Düzen Seçim Kılavuzu

Donanım tasarımcılarının en uygun alaşım kalitesini ve yapısal konfigürasyonu seçmesine yardımcı olmak.

1. Mekanik Malzeme Seçimi

· AL6061-T6:Üst düzey ses muhafazaları için{0}standart malzeme. Dengeli işlenebilirlik, yüksek yapısal mukavemet ve düzgün eloksal tepkisi sunar. Ana şasi blokları, iç koruma duvarları ve ön paneller için en uygunudur.

· AL6063:Mükemmel ısı iletkenliğine (200 W/m·K) sahip son derece sünek. Derin, ince soğutucu kanatlara veya yüksek-güçlü Sınıf-A amplifikatörlere sahip kasalar için idealdir. Not: Akma dayanımı 6061'den düşüktür, bu nedenle ince-duvarlı yük-taşıyıcı panellerden kaçının.

· AL7075-T6:Güçlü mekanik sönümleme özelliklerine sahip yüksek-mukavemetli havacılık alaşımı. Referans-sınıfı HiFi ekipmanları, kalın döner tabla plakaları ve titreşime-hassas izolasyon platformları için önerilir. Not: Biraz daha koyu bir tonla anotlanır; Renk tutarlılığını sağlamak için koyu yüzeyler önerilir.

2. Fiziksel Yerleşim Stilleri

· Monoblok Boşluklu Şasi:Eşzamanlı kullanım5 eksenli CNC işlemeGüç kaynağını, dijital işlemeyi ve analog amplifikasyon aşamalarını ayırarak tek bir alüminyum bloktan karmaşık yapılar oluşturmak.

· Bölünmüş-Tür Muhafazaları:Ağır bir-ölçülü ön plakayı, yan soğutucuları ve düz bir kapak panelini bağlamak için hassas dil-ve-oluk bağlantılarını kullanır. Standart rafa-montaj ve masaüstü donanımı için-uygun maliyetli bir tasarım.

· Vakum Tüplü Muhafazalar:Ağır transformatörler için üst-panel valf tabanı kesikleri, pasif konveksiyon havalandırma yuvaları ve dahili yapısal montaj parçaları içerir. Sıcak vakum tüplerinden gelen ısıyı yönetmek için optimize edilmiştir.

· Masaüstü/Taşınabilir Form-Faktörleri:Taşınabilir DAC'ler, kulaklık amplifikatörleri ve dijital aktarıcılar için-hafif, ince duvarlı muhafazalar; kompakt PCB'ler için karmaşık dahili ceplere sahiptir.

Frezelenmiş Panoların Mekanik Özellikleri ve Boyutsal Toleransları

Çok{0}eksenli CNC frezeleme merkezlerimizin zorlu mühendislik parametreleri ve sınırları.

Aşağıdaki tablo, ürünlerimizin üretimi sırasında uygulanan mekanik tolerans bütçelerini, hammadde özelliklerini ve operasyonel konfigürasyonları özetlemektedir.birinci sınıf CNC alüminyum parçalarve özel muhafazalar.

-Süreç İçi Kalite Kontrol ve Boyutsal Doğrulama Protokolleri

Sıfır-kusurlu gönderiler için gelişmiş metroloji, FAI montaj testleri ve yapısal denetimler.

Üretim süreci boyunca boyutları ve yüzey kaplamalarını izliyoruz:

1. Malzeme Doğrulaması:Her alüminyum partisi, üretime sunulmadan önce alaşım bileşimini ve mekanik özelliklerini doğrulamak için spektrometre testi kullanılarak doğrulanır.

2. İlk Ürün Denetimi (FAI):Toplu üretime başlamadan önce, makineden çıkan ilk ünite üzerinde tam bir boyutsal çalışma gerçekleştiriyoruz. Bu, düzeni doğrulamak için gerçek düğmelerin, potansiyometrelerin, ekranların ve jakların monte edilmesini içerir.

3.-Süreç İçi Boyutlu Denetim:Makine operatörleri, takım aşınmasını izlemek için her 10 parçada bir mikrometre ve mastar denetimleri gerçekleştirir.

4. CMM Boyutsal Doğrulama:İç koruyucu ceplerin düzlüğünü, paralel hizalanmasını ve eşmerkezliliğini doğrulamak için Koordinat Ölçme Makineleri (CMM) kullanıyoruz.

5. Kozmetik Muayene:Her anotlanmış kasa, renk değişimini, kullanım işaretlerini veya anotlama noktalarını kontrol etmek için 1200 lüks ışık çubuğu altında incelemeye tabi tutulur.

6. Güvenli İhracat Paketleme:Bitmiş muhafazalar, özel-kesilmiş PE koruyucu filmle korunur, darbeyi-ayrı ayrı şok emici köpük parçalarla paketlenir ve taşıma sırasında çizilmeleri önlemek için ağır hizmete uygun-ahşap kasalarda gönderilir.

Performans Takasları-Kötülükler: Kütük İşlemenin Yapısal Avantajları ve Kısıtlamaları

Akustik sönümleme kazanımlarının eksiltici imalat maliyetlerine karşı objektif bir mühendislik analizi.

Avantajları:

· Mükemmel Yapısal Akustik Sönümleme:Monoblok kütük yapı, panel bağlantılarını, perçinleri ve mikro-boşlukları ortadan kaldırır. Bu yüksek-yoğunluklu, sert çerçeve, doğal rezonans frekanslarını duyulabilir spektrumun dışına kaydırarak yüksek-kazançlı devre aşamalarında mekanik mikrofonları engeller.

· Düşük Termal Arayüz Direnci:Soğutma kanatçıklarının doğrudan kasa tabanına işlenmesi, cıvatalı-ısı emicilerin temas termal direncini ortadan kaldırır. Güç transistörü montaj yüzlerinin 0,02 mm'den küçük veya eşit düzlüğe hızlı kesilmesi, maksimum termal teması sağlar.

· Üstün EMI ve RFI İzolasyonu:Kalın, işlenmiş iç bölme duvarları, fiziksel Faraday kafesleri görevi görür. Bu kurulum, hassas analog bölümleri bitişik anahtarlamalı güç kaynakları veya dijital saat hatları tarafından oluşturulan yüksek-frekanslı gürültüden korur.

· Doğru Bileşen Yerleşimi:±0,02 mm'lik sıkı panel-delik toleransları, montaj sırasında kümülatif tolerans yığılmasını- ortadan kaldırır. Bu, ses düğmelerinin, ekran çerçevelerinin ve konektörlerin fiziksel bağlanma veya eşit olmayan boşluklar olmadan temiz bir şekilde hizalanmasını sağlar.

Sınırlamalar:

· Yüksek Malzeme Atığı ve İşleme Maliyeti:Katı alüminyum blokların ceplere yerleştirilmesi genellikle ham kütüğün %80'inden fazlasını hurda talaşlarına dönüştürür. Bu yüksek atık faktörü, uzun iş mili çalışma süreleriyle birleştiğinde kütük şasiyi sac-metal muhafazalardan çok daha pahalı hale getirir.

· Önemli Ağırlık Cezası:Ağır{0}duvarlı monoblok tasarımlar, bitmiş ürüne önemli miktarda ağırlık katar. Bu kütle, masaüstü titreşimlerini azaltmaya yardımcı olsa da uluslararası lojistik ücretlerini artırır ve ekipmanın raf kulaklarına ekstra baskı uygular.

· Takım Erişimi ve İç Yarıçap Kısıtlamaları:CNC frezeleme dikey köşelerin içinde keskin, 90 derecelik kare kesim yapamaz. Tasarımcılar, kesici takımların yarıçapının bıraktığı iç köşe filetolarına yer vermelidir; bu, iç düzende paketleme yoğunluğunu bir miktar azaltabilir.

· Sürtünmelerle Mücadelede Güvenlik Açığı:Fırçalanmış ve anodize edilmiş kozmetik yüzeyler, kart kurulumu veya sistem entegrasyonu sırasında çizilmeye karşı oldukça hassastır. Herhangi bir derin yüzey hasarı, alan rötuşları pratik olmadığından genellikle tüm parçanın soyulmasını, grenlenmesini ve-yeniden anotlanmasını gerektirir.

Hassas-İşlenmiş Ses Muhafazaları için Temel Endüstriyel Uygulamalar

Tüketici sesinden stüdyo donanımına kadar hassas elektronikleri koruyan özel olarak tasarlanmış muhafazalar.

Beş temel ticari ses sektörü için özel muhafazalar üretiyoruz:

Üst-Son Teknoloji Tüketici HiFi ve Odyofil Donanımı

Monoblok DAC muhafazaları, stereo ön amplifikatörler ve mono-güç amplifikatörleri.

Profesyonel Stüdyo Donanımı

Standart 1U/2U/4U rafa monte sinyal işlemcileri, aktif geçişler ve monitör kontrol üniteleri.

Butik Tüp Amplifikasyonu

Klasik itme-çekme ve tek-uçlu triyot tüp düzenleri için tasarlanmış ağır-işe uygun, açık-şasi düzenleri.

Taşınabilir Kulaklık Sesi

Cep boyutunda DAC/AMP kabukları, dengeli kulaklık dağıtım merkezleri ve taşınabilir oynatıcı çerçeveleri.

CNC İşleme Alüminyum Ses Amplifikatör Şasisi İçin Teklif Alın

Özel Ses Kasası İmalatına İlişkin Sıkça Sorulan Sorular





01.Özel cnc işlenmiş alüminyum amplifikatör şasisi üretebilir misiniz?

Evet, kütük stoktan özel cnc işlenmiş alüminyum amplifikatör şasisi üretiyoruz. 3-eksenden 5 eksene kadar CNC makineleri kullanarak karmaşık iç boşlukları, entegre soğutucu kanatçıklarını ve hassas bağlantı noktası kesiklerini işliyoruz. Prototiplemeden orta hacimli üretime kadar her şeyi minimum sipariş gereksinimi olmadan gerçekleştiriyoruz.

02.Özel bir kütük alüminyum ses amplifikatörü muhafazası sunuyor musunuz?

Evet, katı bloklardan özel kütük alüminyum ses amplifikatörü mahfaza parçaları işliyoruz. Bu monoblok yapı, yapısal dikişleri ortadan kaldırır, akustik rezonansı azaltır ve bükülmüş saclara kıyasla termal aktarımı iyileştirir. Sürecimiz, akustik ve estetik özelliklerinize uyacak şekilde sıkı boyut kontrolü sağlar.

03.Eloksallı alüminyum hi-fi amplifikatör şasi fabrikası mısınız?

Evet, biz -şirket içi yüzey işlemeye sahip anodize edilmiş alüminyum hi-fi amplifikatör şasisi fabrikasıyız. Delta E renk çeşitliliğiyle boncuk püskürtme, tekdüze fırçalama ve toplu-kontrollü anotlama sunuyoruz<= 1.2. We utilize hidden jigging points to keep all cosmetic faces completely free of tooling marks.

04.Cnc frezeleme alüminyum hifi ses muhafazaları sağlayabilir misiniz?

Evet, yüksek-hassasiyetli cnc frezeleme alüminyum hifi ses muhafazaları gerçekleştiriyoruz. Kurulumumuz ayrıntılı şasi parçalarını, ön panelleri ve kontrol düğmelerini işlemek için çok-eksenli frezelemeyi kullanır. Potansiyometreler, ekranlar ve konektörler için kritik yerleştirme toleranslarını +/- 0.02 mm'ye kadar tutuyoruz, böylece doğru montaj ve hizalama sağlıyoruz.

05.Güç amplifikatörü üniteleri için alüminyum soğutucu muhafazası üretiyor musunuz?

Evet, entegre soğutma kanatlarına sahip güç amplifikatörü uygulamaları için alüminyum soğutucu muhafazası üretiyoruz. Temas termal direncini azaltmak için kanatçıkları doğrudan katı çerçeveden frezeliyoruz. Ayrıca güç transistörü montaj yüzeylerini de taşlıyoruz.<= 0.02 mm flatness to optimize thermal dissipation.

06.Özel bir alüminyum tüp amplifikatör şasisi üreticisi misiniz?

Evet, biz özel bir alüminyum tüp amplifikatör şasisi üreticisiyiz. Özel priz kesimleri, transformatör montaj parçaları ve pasif havalandırma yuvaları işliyoruz. CNC kurulumlarımız, ağır-ölçü plakalarını ve karmaşık dahili koruyucu bölmeleri barındırır ve vakum tüpü düzenleri için hassas yapısal hizalama ve optimum termal dağılım sağlar.

Otomatik takım yolu optimizasyonu ve ticari fiyatlandırma için 3D modellerinizi 24 saat içinde yükleyin.

Mühendislik ekibimiz, muhafaza tasarımlarınız için teknik geri bildirim ve Üretilebilirlik için Tasarım (DFM) incelemeleri sağlar.

Üretim maliyetlerini kontrol etmeye yardımcı olmak amacıyla duvar kalınlıklarını, kanat profillerini ve montaj adımlarını optimize etmek için doğrudan standart CAD formatlarıyla çalışıyoruz.
