CNC Frezeleme ve Tornalama: Parça Alıcıları İçin Pratik Bir Kılavuz

Çizimin Alıntıya Dönüştüğü An

Şunu hayal edin: Ar-Ge ekibinizden yeni bir dizi CAD çizimi aldınız. Son teslim tarihi kısıtlı ve hangi tedarikçilerin RFQ'yu alması gerektiğine-hızlıca-karar vermeniz gerekiyor.

İçgüdüsel olarak parçaları şekle göre sınıflandırmaya başlarsınız:

"Bu parça silindiriktir-torna atölyesine gönderin."
"Bu kutu-şeklinde bir muhafazadır-onu bir freze atölyesine gönder."

Vakaların yaklaşık %90'ında bu içgüdü gayet iyi çalışıyor.

Özel üretimde genellikle son %10 projenizin karlı mı yoksa zor mu olduğuna karar verir. Bu, zamanında varmak veya üretimde gecikme yaşanması anlamına gelebilir.

Çoğu kişi size ders kitabındaki cevabı söyleyecektir: "Tornalamada parça döner; frezelemede takım döner."
Maliyet, kalite ve teslimattan sorumlu profesyoneller için bu açıklama sadece yüzeyseldir.

Yanlış prosesin seçilmesi, üreticinin parça üretme şeklini değiştirir. Ayrıca gizli NRE maliyetlerini de etkiler. Bu seçim GD&T gerekliliklerini karşılama şansını etkiler. Ayrıca yüzey kaplamasının montajda işe yarayıp yaramayacağını da belirleyebilir.

Bu ayrıntılı-kılavuzda sınıf tanımlarını atlayacağız. CNC frezeleme ve tornalamayı iki temel şey olarak açıklamak için gerçek atölye-deneyimini kullanacağız.CNC işleme süreçleri. İki temel alana odaklanacağız: maliyet ve performans.

Gerçek projelerde CNC frezeleme ve tornalamayı karşılaştırmanız içinprofesyonel CNC işleme hizmetlerigenellikle temiz bir lansman ile maliyetli yeniden çalışma arasındaki farkı yaratır.

CNC Frezeleme ve Tornalama: Maliyeti ve Doğruluğu Etkileyen Temel Hareket Farklılıkları

Aynı sayfada kalmak için basit bir açıklamayla başlayalım. Bu daha sonra maliyetleri anlamamıza yardımcı olacaktır.

CNC Tornalama: Elma Soyma Sanatı

Bir elmayı dönerken soyduğunuzu hayal edin.

Hareket:
İş parçası (elma) yüksek hızda döner. Kesici alet (bıçak) nispeten sabit kalır ve yalnızca parçanın profili boyunca hareket eder.

Sonuç:
Bu kurulum doğal olarak dönme simetrisine sahip parçaları ({0}}merkezi bir eksen etrafında inşa edilen herhangi bir şeyi) tercih eder: miller, pimler, vidalar, burçlar.

Isı yönetimi:
Kesme işlemi sürekli olduğundan ısının çoğu talaşlar tarafından taşınır. Bu genellikle takım ömrü ve proses stabilitesi açısından daha iyidir.

CNC Frezeleme: Buz Şekillendirmenin Mantığı

Şimdi bir buz heykeltıraşının masaya sıkıca sabitlenmiş bir blok üzerinde çalıştığını hayal edin.

Hareket:
İş parçası hareketsiz kalır. Dönen bir kesme aleti yüzey boyunca hareket ederek gereken yerde malzemeyi çıkarır.

Sonuç:
Frezeleme dönme simetrisiyle sınırlı değildir. Düz yüzeylerde, ceplerde, yuvalarda, karmaşık 3 boyutlu konturlarda ve muhafazalarda üstün performans gösterir.

Bu nedenle cepli, yuvalı ve karmaşık muhafazalı parçalar genellikleCNC freze hizmeti, rotasyonel süreçleri yanlış işi yapmaya zorlamak yerine.

Kesme davranışı:
Frezeleme doğası gereği kesintili kesmedir. Her diş tekrar tekrar malzemeye girip çıkıyor, bu da makine sertliği ve takım tokluğu konusunda daha yüksek talepler yaratıyor.

Ortak bir soru:
"Freze makinesinde bir silindiri işleyebilir miyim?"

Teknik olarak evet-dairesel enterpolasyon yoluyla.
Pratik olarak mı? bir kaşıkla mükemmel bir küre oymak gibi. Bunu yapabilirsiniz ancak verimsizdir, maliyetlidir ve yüzey kalitesi hiçbir zaman gerçek tornalamayla eşleşmeyecektir. Alternatifiniz olmadığı sürece verimsizliğin bedelini ödüyorsunuz.

NedenCNC TornalamaHizmetGenellikle Daha Ucuzdur: Gizli Kurulum ve Parça Tutma Maliyetleri Açıklanıyor

İki tedarikçi aynı görünen parça için 5$ yerine 15$ teklif ettiğinde-farkın nedeni nedir?

1. En Büyük Görünmez Maliyet: İş Tutma Ekonomisi

Döndürme genellikle-daha hızlı kesmesi nedeniyle değil, daha hızlı kavraması nedeniyle daha ucuzdur.

Turning'in "bedava öğle yemeği":

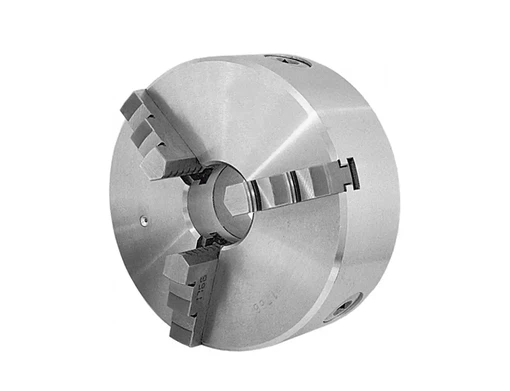

Çoğu torna tezgahında standart 3-çeneli ayna veya pensetler kullanılır; bunların her ikisi de tasarım gereği kendi kendine-merkezlenir. Operatör yuvarlak malzemeyi yerleştirir, pedala hafifçe vurur ve hidrolik sıkıştırma birkaç saniye alır. Bu armatürler evrenseldir ve nadiren parçaya özel ücretler doğurur.

Milling'in gizli faturası:
Frezelemenin birden fazla yönden gelen kesme kuvvetlerine direnmesi gerekir. Basit bir blok mengeneye sığar. Ancak düzensiz şekiller, dökümler, dövme parçalar veya silindirik parçalar genellikle özel fikstürlere veya yumuşak çenelere ihtiyaç duyar.

Sonuç:
Yüzlerce dolar NRE artı ek kurulum saatleri.

Temel kural:
Parçanızı tornadaki çubuk stoğundan yapabiliyorsanız, frezeleme gerektiren özellikler eklemekten kaçının. Fikstürleme için ödeme yapmaya hazır olmadığınız sürece bu önemlidir.

2. MalzemeTeslim olmak& Otomasyon

Dönme:
Tornalar doğal olarak çubuk besleyicilerle eşleşir. 3-metrelik bir çubuk yüklediğinizde makine yüzlerce parçayı gözetimsiz-gerçek ışıklar kapalı üretimle üretebilir. Parça başına işçilik maliyeti önemli ölçüde düşer.

Frezeleme:
Palet sistemleri mevcut olsa da çoğu frezeleme işi-özellikle düşük ila orta hacimli-kesilmiş kütüklerden başlar. Manuel yükleme yaygındır. Frezeleme ayrıca malzemeyi dışarıdan da uzaklaştırarak daha yüksek atık oluşmasına neden olur.CNC işleme pahalı malzemelertitanyum veya PEEK gibi.

Malzeme Seçimi ve Proses Uyumluluğu

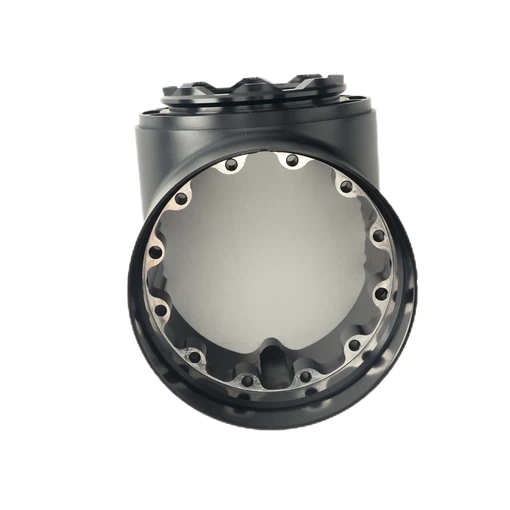

Alüminyum alaşımları:Her iki süreç tarafından da sevildi. İnce-duvarlı, karmaşık muhafazalar tercih edilirCNC freze hizmeti. İnce alüminyum duvarların döndürülmesi bozulma riski taşır.

Çelik (özellikle paslanmaz):Tornalama stabildir ve termal olarak bağışlayıcıdır. Paslanmazın frezelenmesi, iş parçasının sertleşmesine ve takımın yapışmasına neden olarak maliyeti artırabilir.

Mühendislik plastikleri (PEEK, Naylon):Tornalama mükemmel yuvarlaklık ve bitiş sağlar, ancak sıkma kuvvetini kontrol etmeniz gerekir. Keskin aletler ve uygun hızlar olmadan plastiklerin frezelenmesinde sapma ve çapaklanma riski vardır.

Titanyum:Pahalı ve affetmez. Dönüşmek daha olgun ve öngörülebilirdir. Karmaşık titanyum parçaları frezelemek mümkündür- ancak birinci sınıf işleme, yüksek-basınçlı soğutma sıvısı ve uzun çevrim süreleri için bütçe uygundur.

 Uç:Yeni veya yüksek{0}maliyetli malzemeler söz konusu olduğunda her zaman tedarikçinin süreç mühendisini erkenden sürece dahil edin. Tecrübe pahalı hataları önler.

CNC Frezeleme ve Tornalama: Sürdürülebilirlik, Malzeme Atığı ve Enerji Kullanımı

Malzeme verimliliği (Satın Alma-ile-Uçma oranı):
Tornalama net şekle yakın-olur ve daha az atık üretir. Frezeleme bloklardan başlar ve enerji yoğun alaşımlarla-sorunlu olan-malzemeyi "kazır".

Enerji ve soğutma sıvısı kullanımı:
Sürekli döndürme genellikle enerjiyi daha istikrarlı bir şekilde tüketir. Derin boşlukların frezelenmesi genellikle yoğun soğutma sıvısı akışı gerektirir, bu da arıtma ve imha maliyetlerini artırır.

Talaş geri dönüşümü:
Tornalama, daha yüksek geri dönüşüm değerine sahip temiz, sürekli talaşlar üretir. Frezeleme talaşları parçalanmıştır, soğutma sıvısı-ıslaktır ve ayrılması daha zordur.

Sürdürülebilirlik önemliyse:
Tedarikçilere yalnızca parça fiyatını değil,{0}malzeme verimi ve talaş işleme konularını da sorun.

Toleranslar, Eşmerkezlilik ve Yüzey Cilası: Uygulamada Frezeleme ve Tornalama

1. Toleranslar& Eşmerkezlilik

Tornalamada parça aynada kaldığı sürece her özellik aynı fiziksel eksenden üretilir. 0,005 mm'nin altında eşmerkezlilik ve salgı elde etmek rutin bir işlemdir.

3 eksenli frezelemede şaftın her iki ucunun işlenmesi parçanın ters çevrilmesini gerektirir.

Risk:
Her çevirme, yeniden-sıkıştırma hatasına neden olur. Sıkı eşmerkezlilik bilgilerinin (⌀ 0,01 mm) frezeleme ile tutarlı bir şekilde elde edilmesi zordur.

2. Yüzey İşlem İmzaları

Deneyimli kalite kontrol müfettişleri süreci bir bakışta tanımlayabilir.

Döndürülmüş yüzeyler:İnce, sürekli spiral çizgiler-O-halkalar gibi sızdırmazlık uygulamaları için idealdir.

Frezelenmiş yüzeyler:Görünür taraklar veya alet işaretleri. Mikroskobik olarak yüzey, kayar geçmelerde aşınmayı hızlandırabilecek şekilde yönlüdür.

Freze-Torna İşleme: Frezeleme ve Tornalamayı Birleştirmek Mantıklı Olduğunda

"Tornaların tornalanması ve değirmenlerin değirmenlenmesi" fikri artık geçerliliğini yitirmiştir.

1. Bölünmeyi Kırmak

Canlı-takım torna tezgahları:Çapraz delme ve düz yüzeyler için döner takımlara sahip tornalama makineleri-.

Torna-freze merkezleri:Mazak Integrex gibi makineler, tam tornalamayı ve çok-eksenli frezelemeyi tek bir kurulumda birleştirir.

2.Bırak-Mantığı

Senaryo A: Düşük hacim (1-10 parça), basit geometri
→ Torna + frezeyi ayırın. Freze-dönüş kurulum süresi maliyete hakimdir.

Senaryo B: Orta ila yüksek hacimli (500+), karmaşık parçalar
→ Freze-dönüşü kazanır. Daha az kullanım, yeniden-sıkma hatası olmaması, daha yüksek saatlik ücretlere rağmen daha düşük toplam birim maliyet.

CNC İşleme Maliyetini Azaltmaya Yönelik DFM İpuçları: Frezeleme ve Tornalama İçin Tasarım

1. Frezeleme için Optimize Etme

İç köşeler:Mükemmel kare köşeler, EDM veya mikro{0}}araçlar-gerektirir ve her ikisi de pahalıdır. Daima iç yarıçapları tasarlayın.

Derinlik-çap-oranı:Derin ve dar ceplerden kaçının. Uzun takımlar takırdıyor ve yüzey kalitesini düşürüyor.

2. Tornalamayı Optimize Etme

İnce parçalar:8:1'in üzerindeki uzunluk-çap- oranları sohbete davetiye çıkarır. Sabit dayanaklar maliyet ekler.

Alttan kesmeler:Özel takımlar kabul edilebilir olmadığı sürece,-standart olmayan alttan kesmelerden kaçının.

CNC Frezeleme mi Tornalama mı? Endüstri Uygulamasına Göre En İyi Proses Seçimleri

CNC Frezeleme ve Tornalama Karşılaştırma Tablosu: Hızlı Karar Kılavuzu

Çözüm

Doğru Süreci Seçmek Kârı Seçmektir

CNC frezeleme ve tornalama makinelerle ilgili değil-hassas fizik ile üretim ekonomisini dengelemekle ilgilidir.

· Madeni para-, tüp- veya şaft-benzeri parçalar mı? Dönüyor.

· Kutulu, parantezli veya şekillendirilmiş parçalar mı? Frezeleme.

· Hacimsel olarak karmaşık geometri? Freze{0}}dönüşü.

Sen makinist değilsin. Ancak bu değiş tokuşları bilmek-alıntı yaparken size avantaj sağlar. Ayrıca, gizli atıkların başlamadan önlenmesine de yardımcı olur.

Bir sonraki projenizi optimize etmeye hazır mısınız?
Hangi sürecin tasarımınıza uyduğundan emin değilseniz-veya dar toleransların maliyetleri kontrolden çıkarabileceğinden endişeleniyorsanız-CAD dosyalarınızı yükleyin. Mühendislik ekibimiz, üretim başlamadan önce maliyet etkenlerini belirlemek için ücretsiz bir DFM incelemesi sağlayacaktır.

SSS

1.CNC tornalama CNC frezelemeden daha mı ucuz?

Çoğu durumda, evet-özellikle çubuk stokundan yapılan silindirik parçalar için. CNC tornalama genellikle daha basit iş tutma ve daha kısa kurulum süreleri gerektirir. Ayrıca birim maliyetleri azaltan çubuk besleyiciler gibi otomasyonu da destekler.

2. Tornalama yerine CNC frezelemeyi ne zaman seçmeliyim?

Parçanız düz yüzeylere, ceplere, karmaşık 3D şekillere veya ince-duvarlı muhafazalara ihtiyaç duyduğunda CNC frezelemeyi seçin. Rotasyonel işleme bunları oluşturamaz.

3.CNC frezeleme, tornalamayla aynı toleransı sağlayabilir mi?

CNC tornalama, sıkı eş merkezlilik veya salgı ihtiyaçları için daha güvenilirdir. Bunun nedeni, tüm özelliklerin tek bir kurulumda aynı dönme ekseninden gelmesidir.

4.Freze-torna işleme nedir ve ne zaman kullanılmaya değerdir?

Freze-torna işleme, tornalama ve frezelemeyi tek bir makinede birleştirir. orta ve yüksek hacimlerde üretilen karmaşık parçalar için en uygun maliyetli- olanıdır. Birden fazla kurulumun azaltılması toplam maliyeti ve riski azaltır.

5.DFM CNC işleme maliyetini nasıl azaltabilir?

İyi DFM uygulamaları, CNC işleme maliyetlerinin %20-30 veya daha fazla azaltılmasına yardımcı olabilir. Bu uygulamalar arasında iç yarıçapların eklenmesi, derin ve dar ceplerin önlenmesi ve ana işleme sürecine uygun özelliklerin tasarlanması yer alır.
