Sıkı Toleransların Gizli Maliyetleri: ISO 2768 Vs. Özel Özellikler

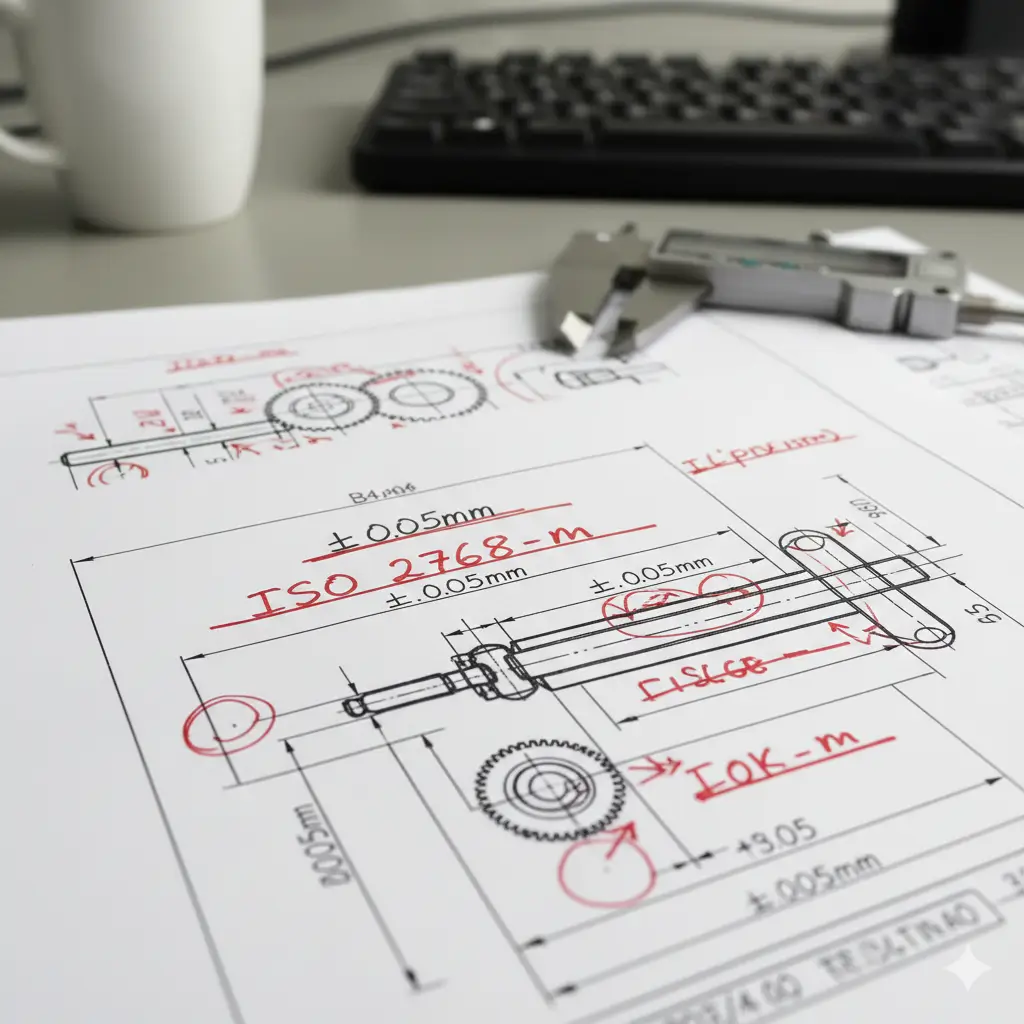

Standart bir fiyat teklifi bekleyerek bir 3D CAD dosyasını işleme tedarikçisine gönderirsiniz. Tasarım basit, malzeme standartAl6061-T6, ancak döndürülen fiyat mühendislik bütçenizin üç katıdır. Suçlu nadiren geometridir. %80'indeDFMXiamen Dazao Machinery'deki (Design for Manufacturing) incelemelerine göre, bütçe-öldürücü, çizimin başlık bloğunda sessizce duran varsayılan bir +/- 0.01mm belirtme çizgisidir.

2000 yılından bu yana Çin'de ISO9001:2015 ve IATF16949:2016 sertifikalı bir fabrika olarak aylık binlerce baskıyı analiz ediyoruz. Sıfır işlevsel değer katan hassasiyet için alıcıların aşırı prim ödediğini görüyoruz. Bu teknik belge tam mekaniğini yıkıyorCNC tolerans maliyeti, nasıl olduğunu açıklıyorstandart işleme toleranslarıÜretim operasyonlarını değiştirir ve kesin bir çözüm sağlarISO 2768-m kılavuzuParça performansından ödün vermeden işleme harcamalarınızı %50'ye kadar azaltmanıza yardımcı olmak için.

Makinistler Neden Çok Dar Toleranslardan Nefret Ederler?

İmalat alt bölümlerine göz atarsanız, CAD ekranları ile üretim alanı arasındaki kopukluğun günlük operasyonel bir sürtüşme noktası olduğunu görürsünüz.

· "Havada Oturmak" şikayeti: "Düzenli olarak asistan mühendislerin her bir yüzün +/- 0.005mm olarak işaretlendiği parmak izlerini görüyorum, bu yüz kelimenin tam anlamıyla hiçbir şey yapmadan sadece havada oturuyor olsa bile."r/Makinistler hakkında - Yüksek-oy alan yorum.

· Havacılık ve Uzay Vergisi: "Eğer baskınız bir braket için havacılık toleransları gerektiriyorsa, size bir havacılık fiyat etiketi verdiğimizde şaşırmış gibi davranmayın."

Tasarımcılar neden son derece sıkıyı varsayılan olarak kullanıyor?gelenektoleranslar? Bu genellikle-CAD yazılımının varsayılan dışa aktarma ayarlarına aşırı güvenmekten veya "güvende olmak için" her yerde sıkı sınırlar uygulayan savunma mühendisliği zihniyetinden- kaynaklanır. Ancak bu güvenlik ağı,üreticiyalnızca izin gerektiren özellikler için agresif, yüksek-maliyetli üretim protokollerini benimsemek.

CNC Tolerans Maliyetinin Arkasındaki Zorlu Matematik: Özel Özellikler Neden Fiyat Tekliflerini Şişiriyor?

Standart işleme toleransları ile aşırı hassasiyet arasındaki boşluğu anlamak, makine kinematiğine ve takım bozulmasına bakmayı gerektirir. +/- 0.1mm'den +/- 0.01mm'ye geçiş doğrusal değildir; çaba açısından üsteldir.

Makine Çevrim Sürelerinde Üstel Artışlar

+/- 0.01mm sınırını korumak için,5 eksenli CNC frezelememakine basitçe optimum ilerleme hızlarında çalışamaz. Takımın sapmasını önlemek için iş milinin yavaşlaması gerekir. Programcıların, makine esnekliğinden kaynaklanan artık malzemeyi ortadan kaldırmak için birden fazla "yaylı geçiş" (kesme derinliğini artırmadan takımı aynı yol üzerinde çalıştırarak) eklemesi gerekir. Standart sınırlar altında kaba ve ince talaş işlemesi 12 dakika süren bir parça, katı özel spesifikasyonlar altında kolaylıkla 45 dakika sürebilir.

CNC Takım Aşınmasının Görünmez Maliyeti

Kesici takımlar bir seferde mikrometreleri aşındırır. Tolerans bandı +/- 0.1mm ise, aşınma son boyutu etkilemeden önce bir parmak freze saatlerce çalışabilir. Bant +/- 0.01mm ise, mikroskobik aşınma özelliğin teknik özelliklerin dışına çıkmasına neden olana kadar alet yalnızca 20 parça için geçerli olabilir. Sık takım değişiklikleri, daha yüksek takım maliyetleri ve daha fazla makine aksama süresi anlamına gelir.

Maliyet Dağılımı: ISO 2768-m ve. +/- 0.01mm

ISO 2768-m Kılavuzu: Özel Parçalar için Tedarik Standardı

CNC tolerans maliyetini kontrol etmenin en etkili yöntemi, genel özel numaraları yerleşik bir uluslararası çerçeveyle değiştirmektir.ISO 2768bireysel tolerans göstergeleri olmaksızın doğrusal ve açısal boyutlar için genel toleransları belirler.

"M", endüstriyel bileşenlerin %90'ı için mutlak en uygun nokta olan orta sınıfı ifade eder.

Baskılara Standart İşleme Toleransları Nasıl Uygulanır??

Yerleştirerek"Genel Toleranslar: ISO 2768-m"Başlık bloğunuzda üreticinize net bir sinyal gönderirsiniz:"Biz deneyimli alıcılarız. Gereksiz işleme döngüleri için ödeme yapmak istemiyoruz."

Bu standart, izin verilen sapmayı nominal boyut boyutuna göre ölçeklendirir. Örneğin:

· 0,5 mm'den 3 mm'ye kadar boyutlar: ± 0,1 mm

· 30 mm'den 120 mm'ye kadar boyutlar: ± 0,3 mm

· 400 mm'den 1000 mm'ye kadar boyutlar: ± 0,8 mm

Dazao Machinery'nin Mühendislik Direktifi:ISO 2768-m'yi genel olarak uygulayın. Bunu yalnızca H7/g6 yatak pres bağlantıları, tespit pimi delikleri veya O-halka sızdırmazlık olukları gibi belirli eşleşme yüzeylerinde sıkı toleransları (örneğin, +0.015 / -0,000) açıkça belirterek geçersiz kılın.

Özel İşleme Tekliflerinizi Yükselten 3 Üretim Tuzağı

Standart işleme uygulamalarının ötesinde, donanım ekipleri sıklıkla fiyat tekliflerini yapay olarak şişiren fizik ve QA tuzaklarına düşer. Tecrübeli bir özel parça fabrikası olarak Dazao mühendisleri, DFM incelemelerimiz sırasında bu üç sorunu sürekli olarak işaretliyor.

Tuzak 1: Malzeme-Tolerans Uyuşmazlığı (Al6061 ve Plastiklerde Termal Genleşme)

Birçok alıcı, Termal Genleşme Katsayısı'nı (CTE) dikkate almadan sıkı toleranslar talep etmektedir. +/- 0.01mm'nin belirtilmesiPOM (Delrin)veya birAl6061-T6Parça genellikle laboratuvarın dışında fiziksel olarak anlamsızdır.

Alüminyumun CTE'si kabaca 23 µm/(m·derece)'dir. Bir parça 100 mm uzunluğundaysa, yalnızca 5 derecelik bir sıcaklık değişimi (makinistin parçayı iki dakika boyunca çıplak ellerinde tutması veya taşıma sırasında ortam ısısı gibi) parçanın 0,0115 mm kadar genişlemesine neden olacaktır. Parça, oda sıcaklığındaki havada mevcut olması nedeniyle hemen +/- 0.01mm spesifikasyonunun dışına çıkar. Bir tedarikçiyi plastikler veya yüksek-CTE metaller üzerinde metal-sınıfı toleranslarına uymaya zorlamak, yüksek hurda oranlarına ve para israfına yol açar.

Tuzak 2: Gizli CMM Metrolojisi ve Hurda Vergisi

Sıkı toleransın en ağır mali yükü metali kesmek değil-metali ölçmektir. Bir +/- 0.01mm özelliğini yasal olarak onaylamak için üretici standart kumpas kullanamaz. Parça, sıcaklık-kontrollü bir metroloji laboratuvarına taşınmalı, termal dengeye ulaşması beklenmeli (bu işlem saatler sürer) ve pahalı bir cihaz kullanılarak problanmalıdır.Koordinat Ölçme Makinesi (CMM).

Ayrıca, marjlarını sıkı limit riskine karşı korumak için tahminciler otomatik olarak teklife bir "hurda tamponu" eklerler. +/- 0.005mm talep ederseniz, fabrika %30'luk bir hurda oranı varsayar ve gerçek sonuç ne olursa olsun sizden bunun bedelini peşin olarak tahsil eder. Spesifikasyonun gevşetilmesistandart işleme toleranslarıbu paranoya vergisini anında ortadan kaldırır.

Tuzak 3: Doğrusal Tolerans ve GD&T (Gerçek Konum)

Tasarımcılar genellikle doğrusal mesafe toleransını +/- 0.01 mm'ye sıkıştırarak iki deliği mükemmel şekilde hizalamaya çalışırlar. Bu, katı bir kare tolerans bölgesini zorlar.

Bunun, özellikle uygun şekilde uygulanan GD&T (Geometrik Boyutlandırma ve Toleranslandırma) ile değiştirilmesiGerçek Konum%57 daha fazla kabul edilebilir alan sunan çapsal bir tolerans bölgesi oluşturur. Daha da önemlisi, Gerçek Konumun Maksimum Malzeme Durumu (MMC) değiştiricisiyle birleştirilmesi "ekstra tolerans" sağlar. Delik çapı büyüdükçe (izin verilen limit dahilinde), konum toleransı kayabilir ve mükemmel montaj sağlanırken makinist için çok daha geniş, daha ucuz bir üretim penceresi sağlanır.

Dazao DFM Stratejisi: Bir Sonraki Çiziminizi Optimize Etmek İçin 3 Adım

Rastgele rakamların operasyonel bütçenizi tüketmesine izin vermeyin. Bir sonraki RFQ'nuzu Çin'e göndermeden önce CAD çizimlerinizi bu 3 adımlı kontrol listesini kullanarak çalıştırın:

· Genel Varsayılan:Başlık bloğunun açıkça belirttiğinden emin olunISO 2768-m. Tüm genel +/- X.XXX değerlerini kaldırın.

· Hedeflenen Hassasiyet:Gerçek kritik birleşme yüzeylerini (Dübel pimleri, rulman bağlantıları, mil muyluları) izole etmek için CAD vurgulayıcıları kullanın. Yalnızca bu yalıtılmış özelliklere sıkı özel sınırlar uygulayın.

· Malzeme Fiziği Kontrolü:Hammaddenin termal özellikleri göz önüne alındığında, talep ettiğiniz toleransın fiziksel olarak stabil olduğunu doğrulayın.

Xiamen Dazao Machinery'de verimsiz dosyaları körü körüne başlatmaya çalışmıyoruz. Mühendislik ekibimiz titizlikle çalışıyorDFM analizleri, ilk talaş kesilmeden önce bu tolerans tuzaklarının belirlenmesi. Tasarım amacınızı ham üretim gerçekleriyle uyumlu hale getirerek, tedarik zincirinizin maliyetini hesaplıyoruz.
